1、用途：
本產品適用于交流額定電壓u0/u為450/750V及以下的控制監控回路及保護線路和配電裝置中電器儀表的連接控制線。本產品已廣泛應用于冶金、電力、船舶、港口等行業。
適用于交流額定電壓0.6/1KV及以下的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路.
2. 產品執行標準：企業標準 Q/HZY003-2011
3. 型號額定電壓

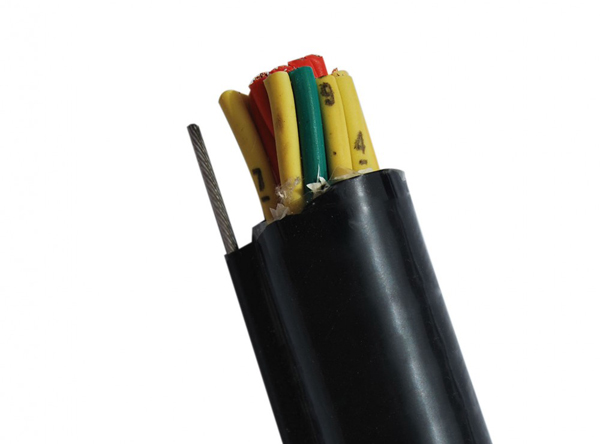

3.1 型號：RVVJ
3.2 額定電壓：U0/U 300/500V
4. 結構
4.1 導體及絕緣
表1
導體標稱截面 mm2 | 單線根數/單線直徑 mm | 絕緣標稱厚度 mm | 20℃導體*大電阻 Ω/km |
0.75 | 24/0.20 | 0.6 | 26.0 |
1 | 32/0.20 | 0.6 | 19.5 |
1.5 | 30/0.25 | 0.7 | 13.3 |
2.5 | 49/0.25 | 0.8 | 7.98 |
4 | 81/0.25 | 0.8 | 4.95 |
4.2 護套厚度
表2
芯數x導體標稱截面 mm2 | 護套厚度 mm | 芯數x導體標稱截面 mm2 | 護套厚度 mm |
2x0.75 | 0.8 | 3x0.75 | 0.8 |
2x1 | 0.8 | 3x1 | 0.8 |
2x1.5 | 0.8 | 3x1.5 | 0.9 |
2x2.5 | 1.0 | 3x2.5 | 1.0 |
2x4 | 1.0 | 3x4 | 1.1 |
芯數x導體標稱截面 mm2 | 護套厚度 mm | 芯數x導體標稱截面 mm2 | 護套厚度 mm |
4x0.75 | 0.8 | 9x0.75 | 1.3 |
4x1 | 0.9 | 9x1 | 1.4 |
4x1.5 | 1.0 | 9x1.5 | 1.5 |
4x2.5 | 1.1 | 9x2.5 | 1.6 |
4x4 | 1.2 | 9x4 | 1.7 |
5x0.75 | 0.9 | 10x0.75 | 1.4 |
5x1 | 0.9 | 10x1 | 1.5 |
5x1.5 | 1.1 | 10x1.5 | 1.6 |
5x2.5 | 1.2 | 10x2.5 | 1.7 |
5x4 | 1.3 | 10x4 | 1.8 |
6x0.75 | 1.0 | 11x0.75 | 1.5 |
6x1 | 1.1 | 11x1 | 1.6 |
6x1.5 | 1.2 | 11x1.5 | 1.7 |
6x2.5 | 1.3 | 11x2.5 | 1.8 |
6x4 | 1.4 | 11x4 | 1.9 |
7x0.75 | 1.1 | 12x0.75 | 1.6 |
7x1 | 1.2 | 12x1 | 1.7 |
7x1.5 | 1.3 | 12x1.5 | 1.8 |
7x2.5 | 1.4 | 12x2.5 | 1.9 |
7x4 | 1.5 | 12x4 | 2.0 |
8x0.75 | 1.2 | 13x0.75 | 1.7 |
8x1 | 1.3 | 13x1 | 1.8 |
8x1.5 | 1.4 | 13x1.5 | 1.9 |
8x2.5 | 1.5 | 13x2.5 | 2.0 |
8x4 | 1.6 | 13x4 | 2.1 |
芯數x導體標稱截面 mm2 | 護套厚度 mm | 芯數x導體標稱截面 mm2 | 護套厚度 mm |
14x0.75 | 1.8 | 17x0.75 | 2.1 |
14x1 | 1.9 | 17x1 | 2.2 |
14x1.5 | 2.0 | 17x1.5 | 2.3 |
14x2.5 | 2.1 | 17x2.5 | 2.4 |
14x4 | 2.2 | 17x4 | 2.5 |
15x0.75 | 1.9 | 18x0.75 | 2.2 |
16x1 | 2.0 | 18x1 | 2.3 |
15x1.5 | 2.1 | 18x1.5 | 2.4 |
15x2.5 | 2.2 | 18x2.5 |
